对于设备的操作,要严格按照说明书进行规范操作,才可以减少设备的故障率且保障施工人员的安全。现在要给大家介绍的是山东神华机械生产的XH-3F直立式剥皮机主要针对目前线材行业中一些特殊线材之剥皮用,如电脑芯线、隔离线、电话线、排线等细线、通用线径AWG#18-32,直径在0.5mm以上特殊线均可于本机使用。以下是小编整理的XH-3F直立式剥皮机操作说明,供新老顾客参考,欢迎新老顾客前来咨询、购买。

XH-3F直立式剥皮机操作说明

1.将进气管接入气源4.5-7kg/cm2

2.电源线插头插入220V 50Hz 电源

3.踩脚踏开关以使气缸动作

4.如图,两个微调螺母是操作关键:将螺母中间之无头螺丝松开,螺母1控制上夹块上下;螺母2控制刀模的上下,以针对粗细不同之线材,将螺母往上调(逆时针)即为紧,往下调(顺时针)即为松。

5.调试OK即锁紧中间之无头螺丝,尾部主气缸为拉线气缸,行程调节螺母为调整气缸行程用,往前则行程愈短(如半剥时),往后则愈长,剥皮长度调整OK即将固定螺母锁紧。气缸上两个调气阀前后分别为调整剥皮返回之速度,速度应适中能正常使用即可。

6.双刀机型之使用基本同上一致,针对线材需一次切剥成型而设计,需注意以下几点:

A)未加垫片时切刀与剥皮刀刀口之间距离为1.5mm(剥皮长度亦同);

B)增减垫片时千万注意上下厚度一致,以免刀模碰撞,损坏;

C)根据剥线长度增减垫片,如剥皮3.0mm时,装上一付1.5mm垫片,则1.5+1.5=3.0mm;

D)剥皮较长时将切刀取下,即可单刀使用,剥皮长度由挡线块控制;

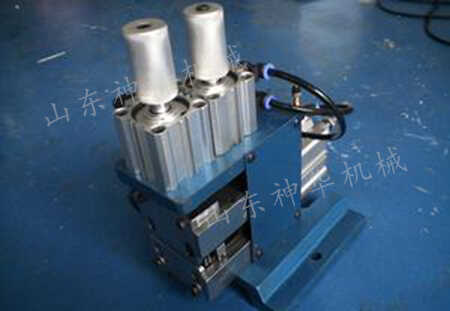

XH-3F直立式剥皮机
